Détails sur le produit:
Conditions de paiement et expédition:
|
| Module non.: | CNC15XE | Tube rond/tube de fer: | 15x2.0t |
|---|---|---|---|
| Tube rond/non tube en métal de fer: | 15x3.5t | Tube en acier de /stainless de tube rond: | 15.6x1.3t |
| Tube carré/tube en métal: | 15.4x25.4x1.5t | Barre ronde: | 8 |
| Surligner: | cintreuse de tube de commande numérique par ordinateur,cintreuse automatisée de tuyau |
||

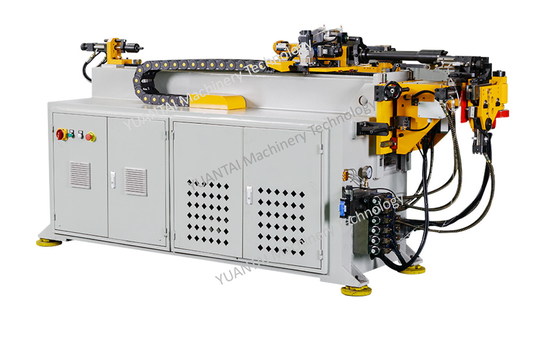

Cintreuse de tuyau automatique Gapless CNC15XE 180 degrés/machine à cintrer de tube 3D de sec
Cintreuse CNC30E
| caractéristiques des machines |
paramètre technique principal |
||
| (1) Courbure du servo électrique |
capacité maximale |
tube rond/tube de fer( S=40kgf/mm ) | 15x2.0t |
| (2) servomoteur et réducteur importés |
Tube rond/tube métallique sans fer (S=25kgf/mm) |
15x3.5t | |
| (3) Système logiciel de R & D indépendant |
Tube rond/tube en acier inoxydable (S=60kgf/mm) |
15.6x1.3t | |
| (4) matrice de 1 à 6 couches en option |
Tube carré/tube en métal (S=40kgf/mm) |
15.4x25.4x1.5t | |
| (5) Type de moteur complet 11 axes en option |
Barre ronde (S=40kgf/mm)8 |
||
|
Axe de pliage servo |
précision |
±0,05 | |
|
vitesse maximale |
180°/s | ||
|
Axe d'alimentation de matériel servo |
précision |
0,05 mm | |
|
vitesse maximale |
1200 mm/s | ||
|
Axe de rotation du tube servo |
précision |
0,05 | |
|
vitesse maximale |
300°/s |
Caractéristiques des machines :
1, poste de travail automatique de cintreuse de tubes, formage de tubes en une seule fois.
2, réduire le travail, économiser le coût du travail.
3, deux machines d'alimentation automatiques alimentent chacune automatiquement la cintreuse de tubes, et un robot charge et palettise les deux cintreuses de tubes en même temps.
4, l'ensemble du processus est contrôlé par PLC, avec une interface homme-machine à écran tactile, l'efficacité est entièrement améliorée
5, identification automatique des soudures de tube pour faire en sorte que la machine à cintrer les tubes évite la couture de soudure
6, utilisez un robot industriel pour charger et décharger l'empilement
Applications:
Auto, moto, avion, vélo, vélo pour enfants, équipement de fitness, meubles, équipement de plein air, climatiseur, machines alimentaires, tube nulcear tel que réacteur, évaporateur et échangeur de chaleur
Fonctionnalités
1. La fonction de simulation 3D automatique pour le formage de tubes est sélectionnée selon les besoins.
2. Une fonction de détection automatique des erreurs et des défauts est fournie, et les erreurs et les défauts sont affichés à l'écran, de sorte que l'opérateur peut facilement dépanner.
3. La fonction de simulation 3D automatique pour détecter la position d'interférence est sélectionnée selon les besoins.
4. Toutes les données de traitement sont saisies par l'écran tactile
5. En fonction du changement de matériaux, chaque courbe est définie avec une valeur de compensation, une vitesse et un écart de démoulage.
6. Le mode d'alimentation comprend le mode d'alimentation par serrage ou le mode d'alimentation directe qui est sélectionné selon les besoins.
7. La coordonnée XYZ peut être automatiquement commutée dans les valeurs de traitement YBC
8. Une fois les données compilées, les données sont protégées par une clé, de sorte que les données sont protégées contre toute modification.
9. La position d'alimentation, la position de sécurité, la position d'interférence en mode roue et la position d'interférence en mode guidé d'un chariot d'alimentation sont définies, de sorte qu'un générateur d'ondes d'impulsions à volant peut être réglé avec précision, la position peut être automatiquement mémorisée et l'erreur causée par le manuel la mesure et la perte causée par le chariot d'alimentation heurtant la machine sont éliminées
10. L'arbre d'alimentation effectuera une détection automatique avant d'agir, de sorte que l'arbre d'alimentation ne heurte pas la machine
