Détails sur le produit:
Conditions de paiement et expédition:
|
| Automation: | Automatique | Matériel: | tuyau en métal |
|---|---|---|---|
| Type: | Outils de recourbement de commande numérique par ordinateur | Puissance: | Contrôle électrique |
| Vitesse de recourbement: | 90°/sec | Précision de pliage: | 0,05 |
| Mettre en évidence: | cintreuse de tube de commande numérique par ordinateur,cintreuse automatisée de tuyau |
||

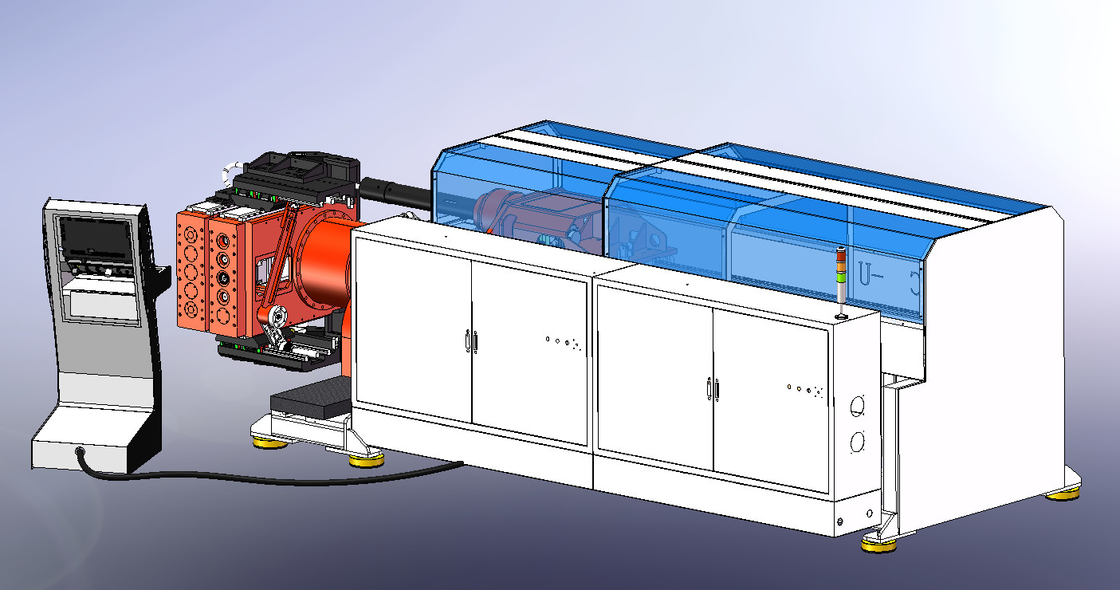

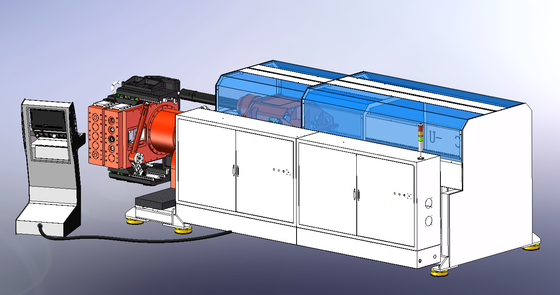

CNC85XE Cintreuse de tubes coaxiaux gauche et droite
Matériel adapté: tuyau en acier, acier inoxydable, tuyau en cuivre, tuyau en aluminium, etc.
Secteur d'application recommandé :
raccords automobiles (tuyau d'huile pour frein, silencieux, sièges), moto, équipement sain, climatisation, vélo, meubles en acier, articles sanitaires et ainsi de suite.
| maquette | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| tube rond/tube de fer( S=40kgf/mm2 ) | φ20x2.0t | φ25x1.5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80.2x2.0t |
| tube rond/tube métallique sans fer( S=25kgf/mm2 ) | φ20x2.0t | φ25x2.0t | φ30x3.5t | φ48x3.5t | φ65x3.5t | φ80.2x3.5t |
| tube rond/acier inoxydable( S=60kgf/mm2 ) | φ18x2.0t | φ18x2.0t | φ28.6x1.3t | φ42x1.5t | φ60x1.5t | φ80.2x1.5t |
| tube carré/tube métallique(S=40kgf/mm2 ) | 18x18x2.0t | 20x20x2.0t | 25.4x25.4x1.5t | 35x35x2.0t | 50x50x2.0t | 60x60x2.0t |
| Barre ronde( S=40kgf/mm2 ) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| vitesse de flexion | 220°/s | 220°/s | 172°/s | 90°/s | 90°/s | 90°/s |
| précision de pliage | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Vitesse d'alimentation du matériau | 1200 mm/s | 1200 mm/s | 1000 mm/s | 800 mm/s | 700 mm/s | 700 mm/s |
| matériel Précision d'alimentation | ±0.05mm | ±0.05mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm |
| Vitesse de rotation du tube | 300°/s | 300°/s | 300°/s | 240°/s | 200°/s | 200°/s |
| Précision de rotation du tube | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Vitesse de rotation de la tête de la machine | 180°/s | 180°/s | 120°/s | 100°/s | 80°/s | 80°/s |
| Précision de rotation de la tête de la machine | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Vitesse de montée et de descente de la tête de la machine | 300 mm/s | 300 mm/s | 220 mm/s | 160 mm/s | 120 mm/s | 120 mm/s |
| Précision de haut en bas de la tête de la machine | ±0.05mm | ±0.05mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
| Tête de machine vitesse gauche et droite | 240 mm/s | 240 mm/s | 200 mm/s | 160 mm/s | 160 mm/s | 160 mm/s |
| Tête de machine précision gauche et droite | ±0.05mm | ±0.05mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
| -Machine non standard, peut être personnalisée | ||||||
Avantages :
1. Faible coût pour la formation des opérateurs, l'efficacité de production élevée et l'uniformité du produit.
2. Entraîné par des servomoteurs électriques. Par rapport à l'entraînement hydraulique, il a une plus grande stabilité et une durée de vie plus longue. Il n'est pas nécessaire de s'inquiéter des fuites d'huile ou de la température de travail.
3. Pliage de tube sans espace, avec une haute précision et une efficacité de traitement de longue date, facile à utiliser. Il a une bonne compatibilité.
4. De petite taille, à faible niveau de bruit
5. Faible coût de fonctionnement, avec les meilleures performances de coût pour le traitement des tubes.
6. Largement utilisé dans le traitement des tubes de petit diamètre, par exemple les tubes de climatiseur et les tubes d'huile pour automobiles
Modèles standard : 1 à 5 piles, 4 à 6 servomoteurs
Moteur avancé : 11 servomoteurs entièrement électriques
Applications:
Auto, moto, avion, vélo, vélo pour enfants, équipement de fitness, meubles, équipement de plein air, climatiseur, machines alimentaires, tube nulcear tel que réacteur, évaporateur et échangeur de chaleur
Fonctionnalités
1. Le système de contrôle électrique utilise des contrôleurs japonais célèbres, tels que des servomoteurs, des servomoteurs, des modules de positionnement et des processeurs fabriqués par Mitsubishi Corporation, et offre des performances élevées et une bonne stabilité.
2. Le processeur ultra-large Mitsubishi peut accueillir 400 groupes de fichiers pour la compilation, si nécessaire, le logiciel de transmission supplémentaire est acheté et installé sur l'ordinateur, et les documents et fichiers sont stockés sur le disque dur, de sorte que le nombre de compilation les groupes sont étendus de manière illimitée.
3. Type d'ordinateur à usage industriel : le système d'exploitation WINDOWS est installé en interne et utilisé avec le système d'asservissement Mitsubishi, outre la conduite servo Mitsubishi, la gestion pratique des fichiers appartenant au système d'exploitation WINDOWS est également fournie ; et les fichiers peuvent être stocké sur le disque dur ou le disque logiciel, de sorte que le numéro de groupe de compilation est étendu de manière illimitée.
4. Chaque courbe d'un tube peut être programmée avec cinq séquences d'action et des vitesses en dix étapes, de sorte que l'efficacité du traitement soit améliorée et que le point d'interférence soit réduit.
5. La langue chinoise/anglaise est commutée pour s'afficher sur l'écran tactile, et les clients peuvent également acheter la machine installée avec d'autres langues
6. Le mode d'alimentation comprend le mode d'alimentation par serrage ou le mode d'alimentation directe qui est sélectionné selon les besoins.
7. La fonction de simulation 3D automatique pour détecter la position d'interférence est sélectionnée selon les besoins.
8. Une fois les données compilées, les données sont protégées par une clé, de sorte que les données sont protégées contre toute modification.
9. Le système de contrôle électrique est équipé d'un échangeur de chaleur pour la dissipation automatique de la chaleur ; si nécessaire, un réfrigérateur de type à commande numérique peut être acheté en plus, de sorte que la durée de vie du système de contrôle électrique soit assurée.
10. Un système de remplissage d'huile automatique est installé pour réduire la friction du tube de cintrage. Il prolonge la durée de vie de la tige centrale et améliore la qualité du tube cintré.
