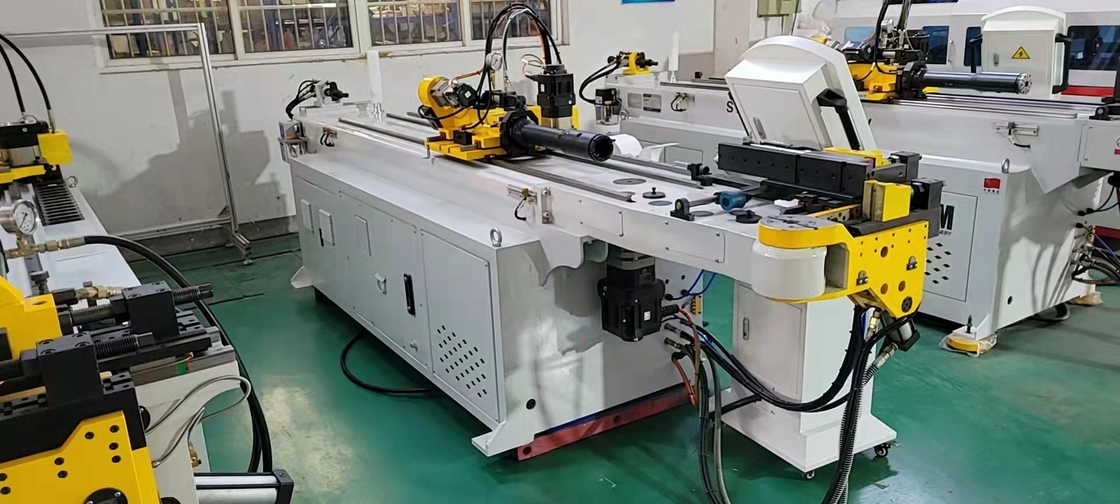

CNC32RES Cintreuse de tubes
Il s'agit d'une cintreuse de tubes automatique à commande numérique, qui est équipée d'un dispositif complet pour cintrer des raccords de tuyauterie tridimensionnels.Le programme d'entrée se termine automatiquement pendant tout le processus de pliage.La machine a les caractéristiques d'un fonctionnement pratique, de performances stables, d'une efficacité de travail élevée et d'un facteur de sécurité élevé.C'est un équipement idéal pour l'industrie de transformation des raccords de tuyauterie.
|
caractéristiques des machines
|
|
paramètre technique principal
|
|
| (1) Courbure du servo électrique |
capacité maximale
|
tube rond/tube de fer
(S=40kgf/mm) |
30x2.0t |
| (2) servomoteur et réducteur importés |
Tube rond/tube métallique sans fer
(S=25kgf/mm) |
25x3.5t |
| (3) Système logiciel de R & D indépendant |
Tube rond/tube en acier inoxydable
(S=60kgf/mm) |
28.6x1.3t |
| (4) matrice 1 à 6 couches en option |
Tube carré/tube en métal
(S=40kgf/mm) |
25.4x25.4x1.5t |
| (5) Type de moteur complet 11 axes en option |
Barre ronde
(S=40kgf/mm) |
12 |
| |
Axe de pliage servo
|
précision
|
0,05 |
| |
vitesse maximale
|
180°/s |
| |
Axe d'alimentation de matériel servo
|
précision
|
0,05 mm |
| |
vitesse maximale
|
1200 mm/s |
| |
Axe de rotation du tube servo
|
précision
|
0,05 |
| |
vitesse maximale
|
300°/s |
Caractéristiques des machines :
1, poste de travail automatique de cintreuse de tubes, formage de tubes en une seule fois.
2, réduire le travail, économiser le coût du travail.
3, deux machines d'alimentation automatiques alimentent chacune automatiquement la cintreuse de tubes, et un robot charge et palettise les deux cintreuses de tubes en même temps.
4, l'ensemble du processus est contrôlé par PLC, avec une interface homme-machine à écran tactile, l'efficacité est entièrement améliorée
5, identification automatique des soudures de tube pour faire en sorte que la machine à cintrer les tubes évite la couture de soudure
6, utilisez un robot industriel pour charger et décharger l'empilement
Applications:
Auto, moto, avion, vélo, vélo pour enfants, équipement de fitness, meubles, équipement de plein air, climatiseur, machines alimentaires, tube nulcear tel que réacteur, évaporateur et échangeur de chaleur
Caractéristiques principales de la machine :
| 1, en utilisant le contrôle du micro-ordinateur, pliage automatique ; |
| 2, sécurité : le bouton d'arrêt d'urgence sur le bras de flexion ; |
| 3, opération de dialogue, facile à étudier et à comprendre ; |
| 4, vitesse d'hypothèse de partition, haute précision de cintrage jusqu'à ± 0,05 °; |
| 5, 16 groupes de stockage d'informations de cintrage, tous les angles de travail forment un tout cohérent ; |
| 6, le mandrin entre et sort automatiquement, économisant beaucoup de temps; |
| 7, adapté pour plier les tuyaux en acier, les tuyaux en acier inoxydable, les tuyaux en cuivre, les tuyaux en aluminium, etc. |
| 8, peut installer une matrice de poussée auxiliaire, une fonction de retour à faible noyau, peut plier des tuyaux minces; |
| 9, raccord spécial : moule spécial, panneau anti-rides, installation de poussée auxiliaire, etc. |
FAQ:
1. Êtes-vous un fabricant ou une société commerciale ?
Oui, nous sommes un fabricant. Nous nous concentrons sur les machines de traitement de tuyaux/tubes métalliques.
2. Comment choisir la cintreuse de tuyaux/tubes ?
Vous devez nous informer des détails suivants :
- Max.diamètre extérieur
- Plage d'épaisseur de paroi
- Rayon de courbure (CLR)
- Le matériau du tuyau
- Les dessins si possible
3. Offrez-vous une formation pour vous assurer que notre utilisateur peut très bien utiliser la machine ?
1) Nous fournirons une vidéo détaillée et un manuel d'instructions pour cette machine;
2) Nous proposons également une formation dans notre usine à tous les clients, et nous organiserons tout pour vous pendant ces jours dans notre ville, pour nous assurer que chaque client sera l'expert dans l'utilisation de notre machine !
4. Qu'en est-il de la garantie de votre machine ?
La garantie de notre machine est d'un an et nous utilisons tous les composants stables avec une longue durée de vie !
Et nous pouvons également envoyer notre technicien pour faire le service après-vente dans l'usine du client !
5. Quel type de solution pouvez-vous proposer pour vous assurer que votre machine à cintrer les tubes peut faire notre travail ?
1) Nous vous aiderons à confirmer le modèle de notre machine en fonction des informations sur les tuyaux que vous proposez.
2) Avant de commencer la commande de cette machine de grande valeur, vous pouvez nous proposer votre dessin de pièce.
Nous pouvons concevoir l'outillage pour fabriquer vos produits dans notre atelier, une fois que vous êtes sûr que la pièce est bonne, nous pouvons enfin confirmer la commande.
3) Vous pouvez nous rendre visite pour vérifier comment plier votre produit avant de commencer la commande. Pendant cette période, vous pouvez également apprendre à bien utiliser cette machine !
