Détails sur le produit:
Conditions de paiement et expédition:
|
| Module non.: | CNC130RHS | CNC/NC: | Commande numérique par ordinateur |
|---|---|---|---|
| Puissance: | commande hybride Huile-électrique | Précision de pliage: | 0,05 |
| Type de machine: | Machine à cintrer de tuyau et de tube | Servo d'axe: | Plein type de moteur de 11 axes facultatif |
| Mettre en évidence: | cintreuse de tuyau de commande numérique par ordinateur,cintreuse de tube de mandrin de commande numérique par ordinateur |
||

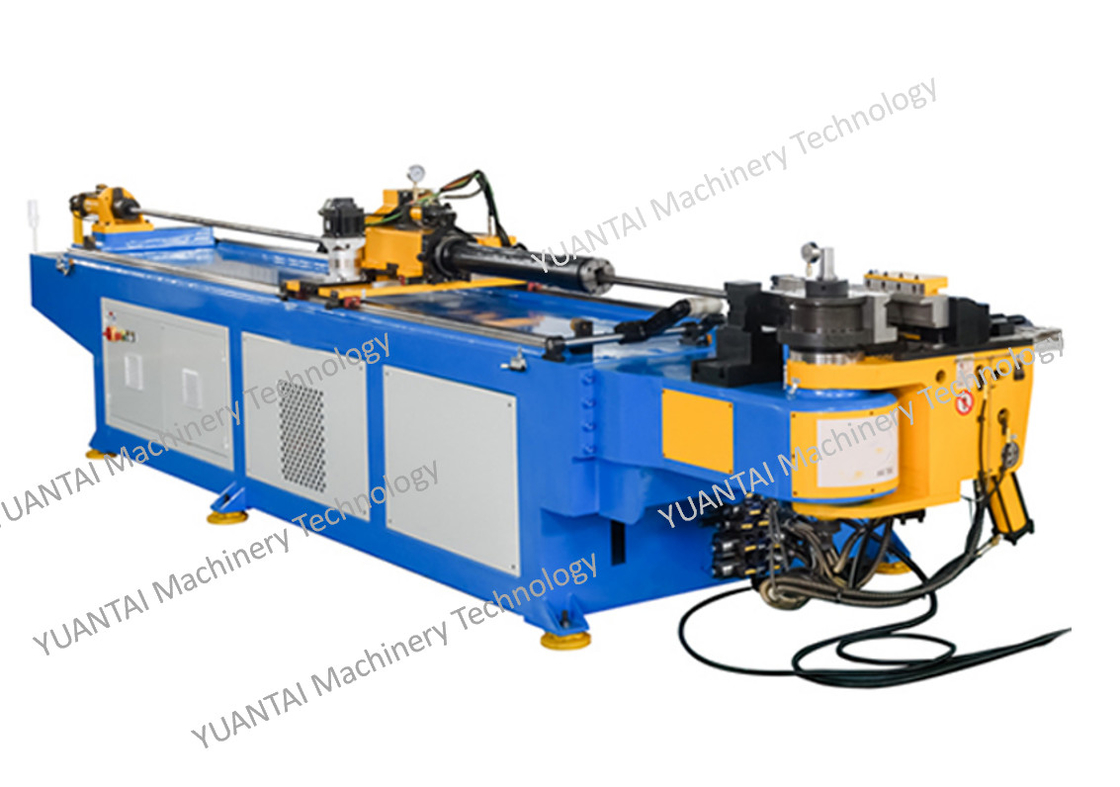

CNC130RHS Cintreuse de tubes
Le système d'entraînement hybride huile-électrique, le système de contrôle, le système d'entraînement, le système d'affichage, etc. adoptent tous des pièces importées de haute fiabilité, avec une haute précision, un rendement élevé, adaptées à la production de masse, avec un niveau avancé international et national.
Il s'agit d'une cintreuse de tubes automatique à commande numérique, qui est équipée d'un dispositif complet pour cintrer des raccords de tuyauterie tridimensionnels.Le programme d'entrée se termine automatiquement pendant tout le processus de pliage.La machine a les caractéristiques d'un fonctionnement pratique, de performances stables, d'une efficacité de travail élevée et d'un facteur de sécurité élevé.C'est un équipement idéal pour l'industrie de transformation des raccords de tuyauterie.
|
caractéristiques des machines |
paramètre technique principal |
||
| (1) Courbure du servo électrique |
capacité maximale |
tube rond/tube de fer (S=40kgf/mm) |
127x3.8t |
| (2) servomoteur et réducteur importés |
Tube rond/tube métallique sans fer (S=25kgf/mm) |
127x6.0t | |
| (3) Système logiciel de R & D indépendant |
Tube rond/tube en acier inoxydable (S=60kgf/mm) |
127x2.5t | |
| (4) matrice 1 à 4 couches en option |
Tube carré/tube en métal (S=40kgf/mm) |
90x90x3.5t | |
| (5) Type de moteur complet 11 axes en option |
Barre ronde (S=40kgf/mm) |
60 | |
|
Type de cintrage par poussée, rayon de cintrage7D |
Axe de pliage servo |
précision |
0,05 |
|
RBE fortement en arrière, le rayon de courbure minimum est de 1D |
vitesse maximale |
65°/s | |
|
Axe d'alimentation de matériel servo |
précision |
0,05 mm | |
|
vitesse maximale |
580 mm/s | ||
| EBR : 110 mm/s | |||
|
Axe de rotation du tube servo |
précision |
0,05 | |
|
vitesse maximale |
100°/s |
Avantages :
1. Faible coût pour la formation des opérateurs, l'efficacité de production élevée et l'uniformité du produit.
2. Entraîné par des servomoteurs électriques. Par rapport à l'entraînement hydraulique, il a une plus grande stabilité et une durée de vie plus longue. Il n'est pas nécessaire de s'inquiéter des fuites d'huile ou de la température de travail.
3. Pliage de tube sans espace, avec une haute précision et une efficacité de traitement de longue date, facile à utiliser. Il a une bonne compatibilité.
4. De petite taille, à faible niveau de bruit
5. Faible coût de fonctionnement, avec les meilleures performances de coût pour le traitement des tubes.
6. Largement utilisé dans le traitement des tubes de petit diamètre, par exemple les tubes de climatiseur et les tubes d'huile pour automobiles
Modèles standard : 1 à 5 piles, 4 à 6 servomoteurs
Moteur avancé : 11 servomoteurs entièrement électriques
Applications:
Auto, moto, avion, vélo, vélo pour enfants, équipement de fitness, meubles, équipement de plein air, climatiseur, machines alimentaires, tube nulcear tel que réacteur, évaporateur et échangeur de chaleur
Notre compagnie:
Yuantai (Zhangjiagang) Machinery Technology Co., Ltd.est une entreprise technologique de premier plan spécialisée dans la fabrication et le développement de cintreuses de tubes CNC.De nombreux types de cintreuses de tubes CNC développées par la société sont au premier plan au pays et à l'étranger et même dans le monde, atteignant le premier niveau mondial synchrone.
La société a développé de manière indépendante le système de contrôle de la machine à cintrer les tubes CNC entièrement électrique est au premier plan de l'industrie et a obtenu des dizaines de brevets.Des techniques avancées telles que la conception de simulation d'informations dynamiques tridimensionnelles et l'analyse de force par éléments finis sont utilisées dans la conception mécanique.
