| Module non.: | CNC65RES+RBE+TB | Diamètre de recourbement maximum: | 500mm |
|---|---|---|---|
| Angle de flexion maximum: | 190° | Exactitude: | ±0.05° |
| Poids brut de la machine: | 4800kg | Machine sizeL.W.H (cm): | 5300×1500×1080 |
| Mettre en évidence: | machine à cintrer de tuyau automatique,cintreuse automatisée de tuyau |
||

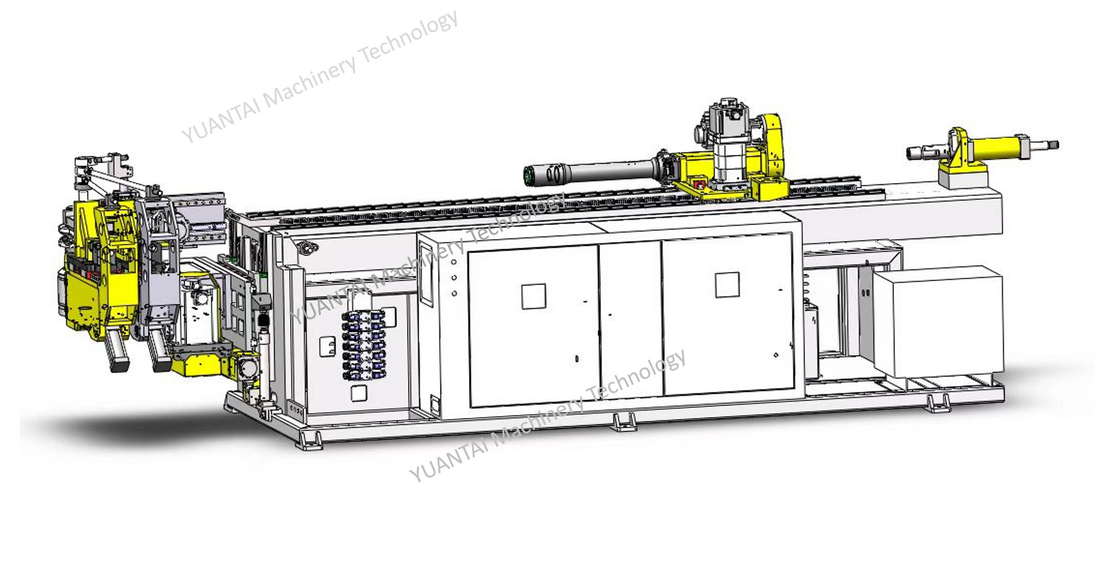

Cintreuse de tubes à entraînement hybride huile-électrique CNC65RES + RBE + TB cintreuse d'extension de courbure de queue (modèle breveté)
Paramètres techniques-machine à cintrer les tubes YUANTAI
| Prenez le rayon de courbure maximum du tube en acier au carbone est de 1,5 par exemple | ￠65×2.5t | |
| Prenez le rayon de courbure maximum du tube en acier inoxydable est de 1,5 par exemple | 51×2.5t | |
| Longueur maximale du noyau de perçage(a) | 4600mm | |
| Course d'alimentation max(b) | 3600mm | |
| Manière d'alimentation | Alimentation unique ou alimentation multiple | |
| Diamètre de cintrage maximum | 500mm | |
| Angle de flexion maximum | 190° | |
| Quantité de flexion configurable de chaque raccord de tuyau | 100 virages | |
| Vitesse de travail | Vitesse de cintrage des tubes | Max90deg/sec |
| Vitesse de rotation du tube | Max.120deg/sec | |
| Vitesse d'alimentation | Max.500mm/sec | |
| Précision | Angle de cintrage du tube | ±0,05° |
| Angle de rotation du tube | ±0,05° | |
| Longueur d'alimentation | ±0.1mm | |
| Mode de saisie des données | Valeur de coordonnées (XYZ) ou valeur de travail (YBC) | |
| Puissance du moteur du servo de rotation du tube | 750W | |
| Puissance du moteur du servo de flexion | 11KW | |
| Puissance du moteur du servo d'alimentation | 5KW | |
|
Puissance du servomoteur de Changement de moule |
--- | |
|
Puissance du servomoteur de Déplacement de moule |
--- | |
| Puissance du moteur hydraulique | 5KW | |
| Poids brut de la machine (kg) | 4800kg | |
|
5300×1500×1080 | |
Liste principale des pièces achetées
| Nom de la pièce | Marque /Origine |
| API | MITSUBISHI)/Japon |
| Écran couleur 10″ | Advantech/Taïwan |
| Servomoteur d'alimentation électronique | MITSUBISHI/Japon |
| Servo variateur d'alimentation électronique | MITSUBISHI/Japon |
| Servo moteur de cintrage électronique | MITSUBISHI/Japon |
| Servo variateur de cintrage électronique | MITSUBISHI/Japon |
| Servomoteur de l'électronique à tube rotatif | MITSUBISHI/Japon |
| Servo variateur de cintrage électronique | MITSUBISHI/Japon |
| Commutateur optoélectronique | OMRON/Japon |
| réducteur | Teijin/Japon |
| Palier | NSK/Japon |
| Conduite d'huile haute pression | LIANHHUI/Chine |
| Élément d'étanchéité | GATES/Allemagne |
| Électrovanne hydraulique | SEPT OCÉAN/Taïwan |
| Butée hydraulique | HYTAC/Taïwan |
| Carte d'entrée E/S | Self made |
Description de la fonction CNC65RES+RBE
Machine à cintrer automatique 3D CNC, elle est conforme à la conception de la structure mécanique à haute rigidité et au niveau de technologie de précision du principe de la mécanique dynamique, à la fois sous la résistance structurelle, la conception simple de la main de flexion et de la tête de la machine à cintrer fournit l'espace de flexion maximal, ce qui rend la plage d'interférence de la machine minimum. Équipé d'un système d'opération de procédure automatique, garantissant que toutes sortes de travaux de cintrage de tubes en acier différents peuvent facilement répondre aux exigences de la production de masse et de la haute précision
BE est un modèle haut de gamme spécialement développé pour les exigences élevées en matière de technologie de flexion, mécanisme de siège d'alimentation spécial avec conception de changement de vitesse brevetée.
La servocommande proportionnelle est adoptée pour la flexion et la poussée, ce qui améliore encore la précision et l'efficacité garantit la cohérence du produit
