| Matériel: | acier inoxydable | Couleur: | bleu et jaune, |
|---|---|---|---|
| Puissance: | Commande numérique par ordinateur | Le matériel/métal a traité: | acier inoxydable |
| Automation: | Automatique | Type de machine: | Machine à cintrer de tuyau et de tube |
| Mettre en évidence: | cintreuse de tube de commande numérique par ordinateur,cintreuse automatisée de tuyau |
||

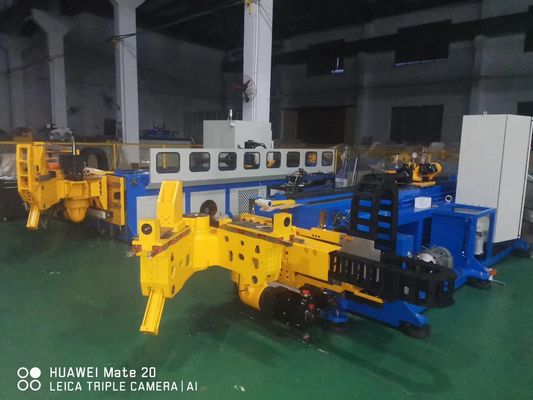

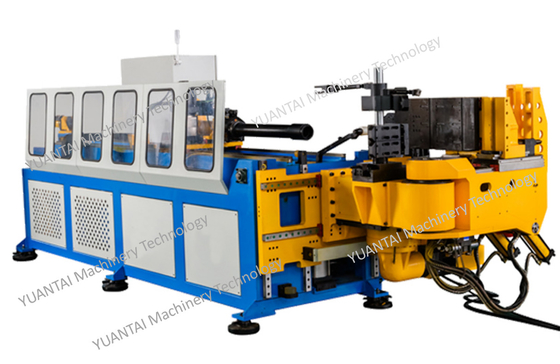

Cintreuse automatique de tuyau d'échappement en acier inoxydable à commande numérique 3D avec plusieurs piles et matrice de guidage électrique
Conditions de service de l'équipement
(2) Pression de service de l'air comprimé p = 0,7 MPa
(3) Consommation maximale d'air comprimé du moteur principal 2m3 / h
(4) Température de fonctionnement de l'équipement 0-50 ℃
(5)Humidité relative maximale 80 %
(6)Puissance totale installée de l'équipement 44 kw
(7) Dimension hors tout de l'équipement (L * l * h) 8900 * 2100 * 18500 mm
Spécifications techniques
Adaptabilité du processus
2.2
Principaux paramètres techniques de l'équipement CNC90REM-6A
Rayon de courbure maximal applicable du tuyau en acier au carbone 1,5D à titre d'exemple | Φ89×2.0t | |
Rayon de courbure maximal applicable du tuyau en acier au carbone 1.0d à titre d'exemple | Φ63×2t | |
Rayon de courbure maximal applicable du tuyau en acier inoxydable 1,5D à titre d'exemple | Φ76×2t | |
Longueur maximale du mandrin (a) | 5800mm | |
*Course d'alimentation maximale (b) | 4000mm | |
Mode d'alimentation | 直送或夹送 | |
*Diamètre de cintrage maximum | 650mm | |
Angle de courbure maximal | 190° | |
Différence R maximale | 100 | |
Hauteur totale de l'outillage | 360mm | |
| | |
| | |
| | |
| | ±0,05° |
| ±0,05° | |
| ±0.05mm | |
| | |
| 1KW | |
| 15KW | |
| 7KW | |
| 1KW | |
| 5KW | |
| 85000kg | |
| 8900×1900×1500 | |
Liste des fabricants des principaux composants électro-hydrauliques et pneumatiques
Non. |
La description |
spécification |
Marque |
De |
Noter |
| 1 | API | (Mitsubishi) + écran d'ordinateur humain de base PC |
Mitsubishi |
Japon | |
| 2 |
Ecran couleur 15" |
Advantech |
Taïwan chinois | ||
| 3 |
Servomoteur |
Mitsubishi |
Japon | ||
| 4 | Pilote d'asservissement |
Mitsubishi |
Japon | ||
| 5 |
Réducteur |
Camping-car Nabtesco |
Japon | ||
| 6 |
Commutateur photoélectrique |
OMRON |
Japon | ||
| sept |
Composant électrique basse tension |
Schneider |
France | ||
| 8 |
Guide linéaire de précision |
HIWIN |
Taïwan chinois |
Précision de classe C | |
| 9 |
Vis à billes |
HIWIN |
Taïwan chinois |
Précision de classe C | |
| dix |
Réducteur pour axe C |
Camping-car Nabtesco |
Japon | ||
| 11 |
Carte d'entrée de sortie I / O |
Self made |
