Détails sur le produit:
Conditions de paiement et expédition:
|
| hauteur des outils: | 360mm | Hygrométrie maximum: | 80% |
|---|---|---|---|
| Air comprimé: | 0.7Mpa | Diamètre de flexion maximal: | 650 mm |
| Modèle: | Le nombre d'équipements utilisés | Poids brut de la machine (kg): | 85000kg |
| Mettre en évidence: | Haute cintreuse de tube de commande numérique par ordinateur d'efficacité de production,Machine à cintrer de tube à faible bruit de commande numérique par ordinateur |
||

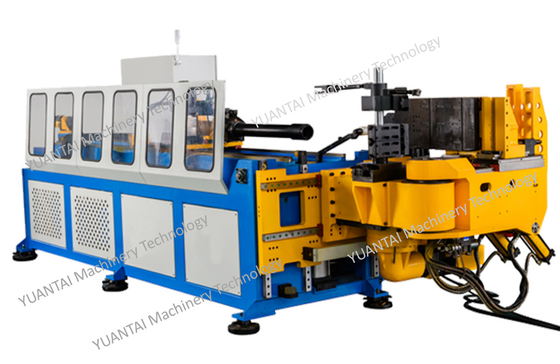

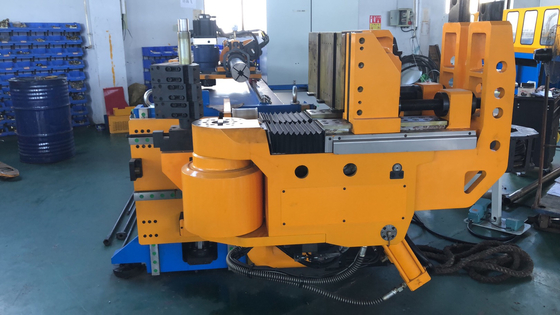

Servo électrique CNC Tube Bender CNC90REM-6A Haute efficacité de production Faible bruit
Pour les appareils de fabrication de l'électricité
Caractéristiques de la machine:
1.Il est équipé d'un interrupteur de démarrage à pied standard mobile, avec un contrôleur indépendant séparé avec bouton d'arrêt d'urgence (station) avec ventilateur.
2. It has hydraulic circulating oil air cooling system to ensure the working oil temperature is within the standard to ensure the stable operation of the machine (without external cooling tower or pipeline).
3La pompe à huile et la soupape électromagnétique adoptent la marque japonaise standard internationale.
4. Fonction de protection contre la surcharge du moteur principal, empêcher un défaut de réglage des dommages au moteur principal.
Conditions de fonctionnement de l'équipement
1.380V + 10%, 50 Hz ± 2%
2Système à cinq fils en trois phases 380V + 10%, 50Hz ± 2% d'alimentation du système d'alimentation
3. pression de travail de l'air comprimé p = 0,7 MPa
4. Consommation maximale d'air comprimé du moteur principal 2m3 / h
5Température de fonctionnement de l'équipement de 0 à 50 °C
6.Humidité relative maximale de 80%
7.Puissance totale installée des équipements 44 kw
8.Dimension totale de l'équipement (L * w * h) 8900 * 2100 * 18500 mm
Principaux paramètres techniques de l'équipement CNC90REM-6A
| Radius de flexion maximal applicable du tuyau en acier au carbone 1.5D à titre d'exemple | Φ89 × 2,0 t | |
| Radius de flexion maximal d'un tuyau en acier au carbone 1,0d à titre d'exemple | Φ63×2t | |
| Radius de flexion maximal applicable du tuyau en acier inoxydable 1.5D à titre d'exemple | Φ76×2t | |
| Longueur maximale du mandrin (a) | 5800 mm | |
| *Passe maximale d'alimentation (b) | Pour les véhicules à moteur | |
| Mode d'alimentation | Directe ou pincée | |
| *Diamètre de flexion maximal | 650 mm | |
| Angle de flexion maximal | 190° | |
| Différence R maximale | 100 | |
| Hauteur totale des outils | 360 mm | |
Vitesse de fonctionnement |
Vitesse de flexion |
Max.80 degrés par seconde |
Vitesse de rotation |
Max. 120 degrés par seconde |
|
Vitesse d'alimentation |
Max.1000 mm/s |
|
précision |
Angle de flexion |
± 0,05° |
Angle de rotation |
± 0,05° | |
Longueur d'alimentation |
± 0,05 mm | |
Mode de saisie de données |
Valeur de coordonnée (XYZ) ou valeur de travail (y.b.c) |
|
Puissance du servomoteur de l'axe B (rotation) |
Un kilowatt | |
Puissance du servo-moteur de l'axe de flexion C |
15 kW | |
Puissance du servomoteur de l'axe Y (alimentation) |
7 kW | |
Puissance du servo-moteur de l'axe X (mouvement horizontal) |
Un kilowatt | |
Puissance du servo-moteur de l'axe Z (mouvement vertical) |
5 kW | |
Poids brut de la machine (kg) |
85000 kg | |
Taille de la machine L.W.H (mm) |
Pour les produits de base, la valeur de l'échantillon doit être égale ou supérieure à: | |
Applications:
Automobiles, motos,avions,bicyclettes,bicyclettes pour enfants,équipement de fitness,meubles,équipement extérieur,conditionneur d'air,machines alimentaires,tubes nucléaires tels que réacteur,évaporateur et échangeur de chaleur
1. Comment choisir la machine de pliage de tuyaux?
Vous devez nous informer des détails suivants:
- Max. diamètre extérieur
- Plage d'épaisseur des parois
- rayon de flexion (CLR)
- Le matériau des tuyaux.
- Les dessins si possible
2Vous avez une formation pour que l'utilisateur puisse bien utiliser la machine?
1) Nous fournirons une vidéo détaillée et un manuel d'instructions pour cette machine;
2) Nous offrons également une formation dans notre usine à tous les clients, et nous organiserons tout pour vous pendant ces jours dans notre ville, pour nous assurer que chaque client sera l'expert dans l'utilisation de notre machine!
3Combien de temps de garantie pouvez-vous fournir?
La garantie de notre machine est d'un an, et nous utilisons tous les composants stables avec une longue durée de vie!
Et nous pouvons aussi envoyer notre technicien pour faire le service après-vente dans l'usine du client!
4Quel genre de solution pouvez-vous offrir pour que votre machine de pliage de tuyaux puisse faire notre travail?
1) Nous vous aiderons à confirmer le modèle de notre machine en fonction de vos informations de tuyauterie offertes.
2) Avant de commencer la commande de cette machine de grande valeur, vous pouvez nous proposer votre dessin de pièce.
Nous pouvons concevoir l'outillage pour fabriquer vos produits dans notre atelier, une fois que vous êtes sûr que la pièce est bonne, nous pouvons confirmer la commande enfin.
3) Vous pouvez nous rendre visite pour vérifier comment plier votre produit avant de commencer la commande. Pendant cette période, vous pouvez également apprendre à bien utiliser cette machine!
