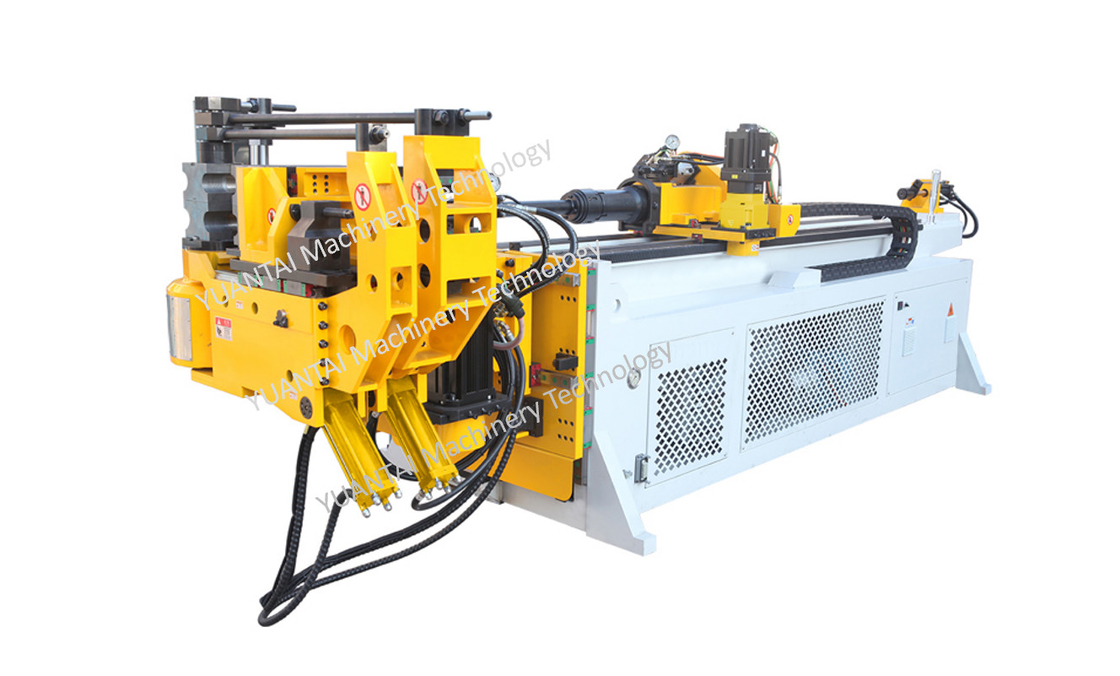

CNC65REM Cintreuse de tubes
| caractéristiques des machines |
|
paramètre technique principal |
|
| (1) Courbure du servo électrique |
capacité maximale
|
tube rond/tube de fer( S=40kgf/mm ) |
65x2.5t |
| (2) servomoteur et réducteur importés |
Tube rond/tube métallique sans fer( S=25kgf/mm ) |
65x4.5t |
| (3) Système logiciel de R & D indépendant |
Tube rond / tube en acier inoxydable( S=60kgf/mm ) |
65x1.6t |
| (4) matrice 1 à 4 couches en option |
Tube carré/tube en métal( S=40kgf/mm ) |
50x50x2.3t |
| (5) Type de moteur complet 11 axes en option |
Barre ronde( S=40kgf/mm ) |
33 |
| Type de cintrage par poussée, rayon de cintrage7D |
Axe de pliage servo |
précision |
±0,05 |
|
RBE fortement en arrière, le rayon de courbure minimum est de 1D
|
vitesse maximale |
100°/s |
| |
Axe d'alimentation de matériel servo |
précision |
0,05 mm |
| |
vitesse maximale |
1000 mm/s
EBR : 240 mm/s |
| |
Axe de rotation du tube servo |
précision |
0,05 |
| |
vitesse maximale |
200°/s |
Avantages :
1. Faible coût pour la formation des opérateurs, l'efficacité de production élevée et l'uniformité du produit.
2. Entraîné par des servomoteurs électriques. Par rapport à l'entraînement hydraulique, il a une plus grande stabilité et une durée de vie plus longue. Il n'est pas nécessaire de s'inquiéter des fuites d'huile ou de la température de travail.
3. Pliage de tube sans espace, avec une haute précision et une efficacité de traitement de longue date, facile à utiliser. Il a une bonne compatibilité.
4. De petite taille, à faible niveau de bruit
5. Faible coût de fonctionnement, avec les meilleures performances de coût pour le traitement des tubes.
6. Largement utilisé dans le traitement des tubes de petit diamètre, par exemple les tubes de climatiseur et les tubes d'huile pour automobiles
Modèles standard : 1 à 5 piles, 4 à 6 servomoteurs
Moteur avancé : 11 servomoteurs entièrement électriques
Applications:
Auto, moto, avion, vélo, vélo pour enfants, équipement de fitness, meubles, équipement de plein air, climatiseur, machines alimentaires, tube nulcear tel que réacteur, évaporateur et échangeur de chaleur
Fonctionnalités
1. La fonction de simulation 3D automatique pour le formage de tubes est sélectionnée selon les besoins.
2. Une fonction de détection automatique des erreurs et des défauts est fournie, et les erreurs et les défauts sont affichés à l'écran, de sorte que l'opérateur peut facilement dépanner.
3. La fonction de simulation 3D automatique pour détecter la position d'interférence est sélectionnée selon les besoins.
4. Toutes les données de traitement sont saisies par l'écran tactile
5. En fonction du changement de matériaux, chaque courbe est définie avec une valeur de compensation, une vitesse et un écart de démoulage.
6. Chaque courbe d'un tube peut être programmée avec cinq séquences d'action et des vitesses en dix étapes, de sorte que l'efficacité du traitement soit améliorée et que le point d'interférence soit réduit.
7. La langue chinoise/anglaise est commutée pour s'afficher sur l'écran tactile, et les clients peuvent également acheter la machine installée avec d'autres langues
8. La machine peut être connectée à une imprimante afin d'imprimer les données affichées à l'écran.
9. L'interface de communication peut être installée selon les besoins, qui peut être connectée à notre société. Notre ingénieur fournira un service à distance de surveillance en temps réel, de mise à jour des données, de vérification des pannes, etc.
10. La position d'alimentation, la position de sécurité, la position d'interférence en mode roue et la position d'interférence en mode guidé d'un chariot d'alimentation sont définies, de sorte qu'un générateur d'ondes d'impulsions à volant peut être réglé avec précision, la position peut être automatiquement mémorisée et l'erreur causée par le manuel la mesure et la perte causée par le chariot d'alimentation heurtant la machine sont éliminées
