Détails sur le produit:
Conditions de paiement et expédition:
|
| Commande numérique par ordinateur ou OR: | Commande numérique par ordinateur | Automation: | Complètement automatique |
|---|---|---|---|
| Type de moteur: | Tous les servomoteurs | Couleur: | Standard ou adapté aux besoins du client |
| Condition: | Nouveau | Certification: | CE ISO9001 |
| Mettre en évidence: | cintreuse de tuyau de commande numérique par ordinateur,cintreuse de tube de mandrin de commande numérique par ordinateur |
||

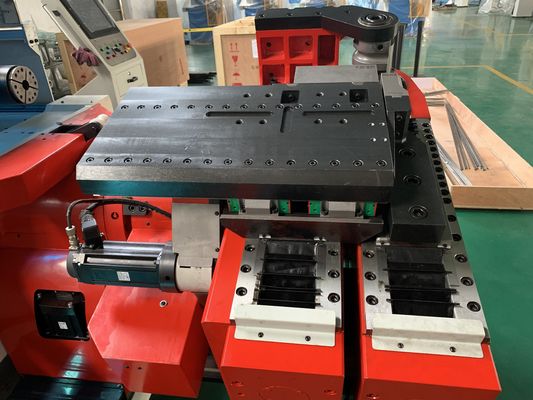

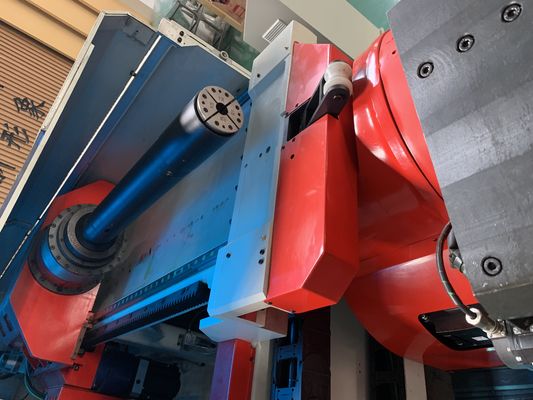

Machine à cintrer les tubes servo automatique Cintreuse de tubes à direction commune gauche et droite
La cintreuse de tubes a des fonctions de cintrage gauche et droite, car la cintreuse de tubes individuelle interférera avec la pièce, cette machine peut être complétée en une seule fois;L'axe CNC8 est servocommandé indépendamment, toutes les actions peuvent être ajustées avec précision sur l'écran tactile, la précision est très élevée.Le modèle a pour fonction de régler le tirage du mandrin à l'avance et le système de lubrification automatique du mandrin.
Matériel adapté: tuyau en acier, acier inoxydable, tuyau en cuivre, tuyau en aluminium, etc.
Secteur d'application recommandé :
raccords automobiles (tuyau d'huile pour frein, silencieux, sièges), moto, équipement sain, climatisation, vélo, meubles en acier, articles sanitaires et ainsi de suite.
Notre compagnie:
Yuantai (Zhangjiagang) Machinery Technology Co., Ltd.est une entreprise technologique de premier plan spécialisée dans la fabrication et le développement de cintreuses de tubes CNC.De nombreux types de cintreuses de tubes CNC développées par la société sont au premier plan au pays et à l'étranger et même dans le monde, atteignant le premier niveau mondial synchrone.
La société a développé de manière indépendante le système de contrôle de la machine à cintrer les tubes CNC entièrement électrique est au premier plan de l'industrie et a obtenu des dizaines de brevets.Des techniques avancées telles que la conception de simulation d'informations dynamiques tridimensionnelles et l'analyse de force par éléments finis sont utilisées dans la conception mécanique.
| maquette | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| tube rond/tube de fer( S=40kgf/mm2 ) | φ20x2.0t | φ25x1.5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80.2x2.0t |
| tube rond/tube métallique sans fer( S=25kgf/mm2 ) | φ20x2.0t | φ25x2.0t | φ30x3.5t | φ48x3.5t | φ65x3.5t | φ80.2x3.5t |
| tube rond/acier inoxydable( S=60kgf/mm2 ) | φ18x2.0t | φ18x2.0t | φ28.6x1.3t | φ42x1.5t | φ60x1.5t | φ80.2x1.5t |
| tube carré/tube métallique(S=40kgf/mm2 ) | 18x18x2.0t | 20x20x2.0t | 25.4x25.4x1.5t | 35x35x2.0t | 50x50x2.0t | 60x60x2.0t |
| Barre ronde( S=40kgf/mm2 ) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| vitesse de flexion | 220°/s | 220°/s | 172°/s | 90°/s | 90°/s | 90°/s |
| précision de pliage | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Vitesse d'alimentation du matériau | 1200 mm/s | 1200 mm/s | 1000 mm/s | 800 mm/s | 700 mm/s | 700 mm/s |
| matériel Précision d'alimentation | ±0.05mm | ±0.05mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm |
| Vitesse de rotation du tube | 300°/s | 300°/s | 300°/s | 240°/s | 200°/s | 200°/s |
| Précision de rotation du tube | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Vitesse de rotation de la tête de la machine | 180°/s | 180°/s | 120°/s | 100°/s | 80°/s | 80°/s |
| Précision de rotation de la tête de la machine | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Vitesse de montée et de descente de la tête de la machine | 300 mm/s | 300 mm/s | 220 mm/s | 160 mm/s | 120 mm/s | 120 mm/s |
| Précision de haut en bas de la tête de la machine | ±0.05mm | ±0.05mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
| Tête de machine vitesse gauche et droite | 240 mm/s | 240 mm/s | 200 mm/s | 160 mm/s | 160 mm/s | 160 mm/s |
| Tête de machine précision gauche et droite | ±0.05mm | ±0.05mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
| -Machine non standard, peut être personnalisée | ||||||
Fonctionnalités
1. Type d'ordinateur à usage industriel : le système d'exploitation WINDOWS est installé en interne et utilisé avec le système d'asservissement Mitsubishi, outre la conduite servo Mitsubishi, la gestion pratique des fichiers appartenant au système d'exploitation WINDOWS est également fournie ; et les fichiers peuvent être stocké sur le disque dur ou le disque logiciel, de sorte que le numéro de groupe de compilation est étendu de manière illimitée.
2. La fonction de simulation 3D automatique pour le formage de tubes est sélectionnée selon les besoins.
3. Une fonction de détection automatique des erreurs et des défauts est fournie, et les erreurs et les défauts sont affichés à l'écran, de sorte que l'opérateur peut facilement dépanner.
4. La fonction de simulation 3D automatique pour détecter la position d'interférence est sélectionnée selon les besoins.
5. Toutes les données de traitement sont saisies par l'écran tactile
6. En fonction du changement de matériaux, chaque courbe est définie avec une valeur de compensation, une vitesse et un écart de démoulage.
7. Le système de contrôle électrique est équipé d'un échangeur de chaleur pour la dissipation automatique de la chaleur. Si nécessaire, un réfrigérateur à commande numérique peut être acheté en plus, de sorte que la durée de vie du système de contrôle électrique soit assurée.
8. Un système de remplissage d'huile automatique est installé pour réduire la friction du tube de cintrage. Il prolonge la durée de vie de la tige centrale et améliore la qualité du tube cintré.
9. La machine peut être connectée à une imprimante afin d'imprimer les données affichées à l'écran.
10. L'interface de communication peut être installée selon les besoins, qui peut être connectée à notre société. Notre ingénieur fournira un service à distance de surveillance en temps réel, de mise à jour des données, de vérification des pannes, etc.
Applications:
Auto, moto, avion, vélo, vélo pour enfants, équipement de fitness, meubles, équipement de plein air, climatiseur, machines alimentaires, tube nulcear tel que réacteur, évaporateur et échangeur de chaleur
